一主軸箱鉆銑頭扭矩過載保護調節裝置的原理及結構

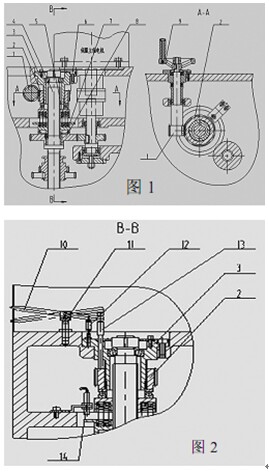

本裝置主要是通過一對結合子離合器 7 和結合子齒輪 8 過載脫離并迅速使主軸箱退出，原理如下：鉆頭在加工過程中處于超載狀態或刀具損壞時，原來處于正常嚙合狀態的結合子離合器 7 和結合子齒輪 8 開始脫離，此時離合器 6 沿花鍵軸 4 作軸向移動，安裝于離合器 6 上方的接近開關 14 接受到離合器 6 軸向移動的信號并將該信號傳遞給計算機，使得主軸停止旋轉，同時主軸箱快速退出進給，從而起到保護作用

在主軸箱部件設計中，動力由電機軸經三根中間傳動軸至主軸，電機主要參數為：功率 5.5/7.5kW，扭矩36/45N.m，基本轉速1500r/min，最高轉速6000r/min，工件最大鉆孔直徑50mm，主軸扭矩 360 N.m 扭矩過載保護調節裝置就安裝在由電機軸傳過來的花鍵軸 4 上，該軸上的結合子齒輪 8 及結合子離合器 7 在壓力彈簧5的作用下始終嚙合工件鉆孔直徑發生變化時，所需扭矩也發生變化，這時需對所需扭矩進行調節，由于鉆銑床的主軸是立式安裝的，壓力彈簧力的大小不便于調節，我們采用了如下做法：搖動手輪9，裝在同一軸上的螺旋齒輪 1與螺旋齒輪螺母 2 嚙合并旋轉，由于軸承座 3 固定在箱體上，螺旋齒輪螺母 2 只能沿軸承座 3 上的螺紋上下移動，從而實現扭矩大小的調節

二主軸箱鉆銑頭扭矩過載保護調節裝置的標桿指示裝置

軸承座 3 上裝有銷軸 13，在拉力彈簧 12 的作用下始終與螺旋齒輪螺母2接觸并隨螺旋齒輪螺母 2移動指示標桿 10 裝在螺桿 11 上，并以它為支點位置作上下移動，移動距離與螺旋齒輪螺母 2 的行程一致，可由指示標桿 10 旁的指示標牌完全清晰地表示出來鉆孔直徑扭矩大小移動距離這個設定值由工藝人員根據工件材質 刀具加工量等參數計算獲得
