加工中心編程實例一:利用宏程序切圓臺與斜方臺
切圓臺與斜方臺,各自加工3個循環,要求傾斜10o的斜主臺與圓臺相切,圓臺在方臺之上,如圖所示。

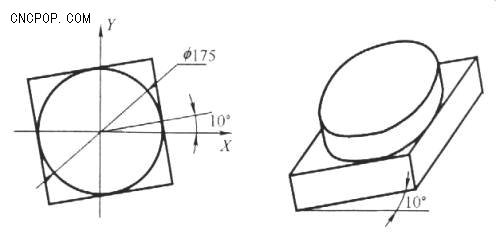

利用宏程序切圓臺與斜方臺零件圖樣
程序
說明
%8101
#10=10.0
圓臺階高度
#11=10.0
方臺階高度
#12=124.0
圓外定點的X坐標值
#13=124.0
圓外定點的Y坐標值
#701=13.0
刀具半徑補償值(偏大,粗加工)
#702=10.2
刀具半徑補償值(偏中,半精加工)
#703=10.0
刀具半徑補償值(實際,精加工)
N01 G92 X0.0 Y0.0 Z0.0
N02 G28 Z10 T02 M06
自動回參考點換刀
N03 G29 Z0 S1000 M03
單段走完此段,手動移刀到圓臺面中心上
N04 G92 X0.0 Y0.0 Z0.0
N05 G00 Z10.0
#0=0
N06 G00 [X-#12] Y[-#13]
快速定位到圓外(-#12,-#13)
N07 G01 Z[-#10] F300
Z向進刀-#10mm
WHILE #0 LT 3
加工圓臺
N[08+#0*6] G01 G42 X[-#12/2] Y[175/2] F280.0 D[#0+1]
完成右刀補,準備切削
D[#0+1]
D01=#701;D02=#702;D03=#703
N[09+#0*6] X[0] Y[-175/2]
進到工件的切入點
N[10+#0*6] G03 J[175/2]
逆時針切削整圓
N[11+#0*6] G01X[#12/2] Y[-175/2]
切出工件
N[12+#0*6] G40 X[#12] Y[-#13]
取消刀補
N[13+#0*6] G00 X[-#12]
#0=#0+1
ENDW
循環三次后結束
N100 G01 Z[-#10-#11] F300
進給方向切削深度
#2=175/COS[55*PI/180]
方臺外定點的X坐標
#3=175/SIN[55*PI/180]
方臺外定點的Y坐標
#4=175*COS[10*PI/180]
方臺的X向增量值
#5=175*SIN[10*PI/180]
方臺的Y向增量值
#0=0
WHILE #0 LT 3
加工斜方臺
N[101+#0*6] G01 G90 G42 X[-#2] Y[-#3] F280.0 D[#0+1]
N[102+#0*6] G91 X[+#4] Y[+#5]
N[103+#0*6] X[-#5] Y[+#4]
N[104+#0*6] X[-#4] Y[-#5]
N[105+#0*6] X[+#5] Y[-#4]
N[106+#0*6] G00 G90 G40 X[-#12] Y[-#13]
#0=#0+1
ENDW
循環三次后結束
N200 G28 Z10 T00 M06
返回參考點換刀
N201 G00 X0 Y0 M05
N202 M30
程序結束
