實訓一 數控加工中心的基本操作

一、實訓目的與要求

（１）了解數控加工中心基本操作。

（２）學習HNC-21M數控系統的基本操作。

二、實訓儀器與設備

（１）配HNC-21M數控系統的ZJK7532A-3/4數控加工中心。

（２）材料：硬鋁尺寸 140X100X20 刀具 ?12的立銑刀。

三、相關知識概述

1．數控機床的組成

數控機床由計算機數控系統和機床本體兩部分組成。計算機數控系統主要包括輸入/輸出設備、CNC裝置、伺服單元、驅動裝置和可編程控制器（PLC）等。

2． ZJK7532A-3/4數控加工中心的操作

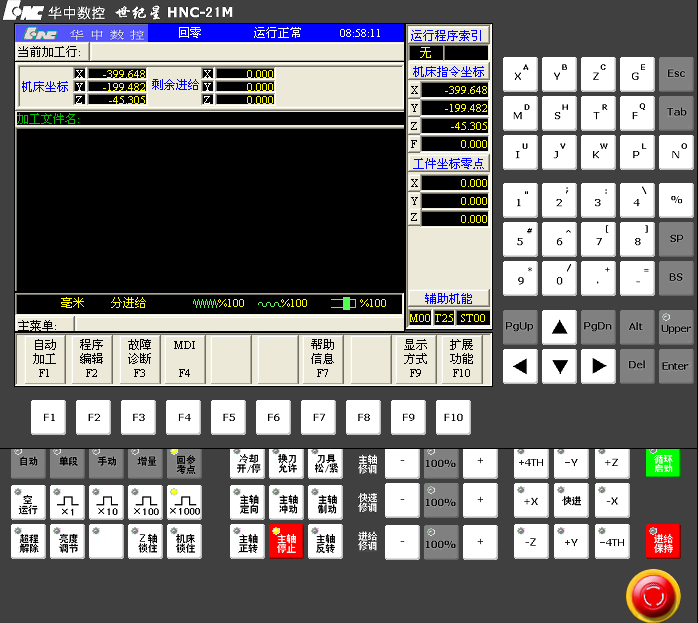

（1）HNC-21M數控系統的操作面板如圖所示。

（2）HNC-21M數控系統的軟件操作界面。

（3）HNC-21M數控系統的功能菜單結構。

3．機床坐標系，工件坐標系的定義及各坐標軸方向的判定。

4．數控加工中心的基本對刀。


四、實訓的內容

（1）現場了解數控機床的組成及功能。

（2）接通電源，啟動系統，進行手動“回零”、“點動”、“步進”操作。

（3）用MDI功能控制機床運行（程序指令：G91G00X-10Y-10Z10），觀察程序軌跡及機床坐標變化。

（4）在數控加工中心中輸入以下程序，進行程序效驗。

%0001

N1 G54G90G40G49G80；

N2 T01M06；

N3 M03S800；

N4 G00X0Y0；

N5 Z10；

N6 G01Z-5F100；

N7 X50F200；

N8 Y50；

N9 X-50；

N10 Y-50；

N11 X50；

N12 Y0；

N13 X0；

N14 G00Z100；

N15 M05；

N16 M30；

（5）現場演示數控加工中心的對刀的基本步驟。

五、實訓總結

數控機床具有加工精度高、能作直線和圓弧插補以及在加工過程中能進行多軸聯動等功能特點。數控加工中心主要用于殼體類零件的加工，能自動完成球面、拋物面、橢球面等各種曲面的加工，并能進行銑槽、鉆孔、擴孔、鉸孔、鏜孔等工作。

六、實訓報告

（1）數控機床由哪幾部分組成？

（2）為什么每次啟動系統后要進行回零？

（3）繪出運行程序的走刀軌跡，并標出軌跡各段所對應的程序號。

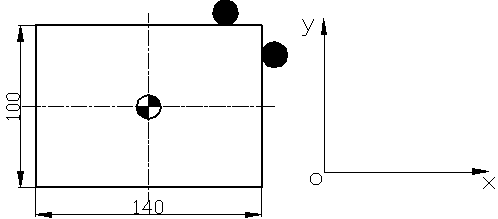

（4）采用?12的立銑刀分別對工件兩側面，在機床坐標系顯示值分別為X=-207.033 Y=-100.89,求工件原點的坐標值。（圖示為刀具的運動方向）
