加工中心設備電路較為復雜，出現故障時通常不能一卜就判斷出故障所在，而屏幕上顯示的報警說明、維修手冊上描述的報警處理方法往往并不能讓維修人員知道故障的確切位置和如何消除故障。最近我們遇到了幾起這樣的故障現象。

故障1: TC-S2G鉆攻中心突然顯示DC24 V報警，重新上電有時可以消除報警，有時不能。

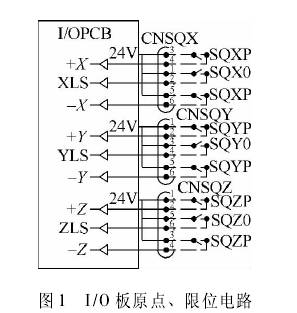

分析:根據DC24V報警的提示判斷DC24V可能出現短路，考慮機床外圍線路故障的可能性比較大，在配電柜內的1/0板上觀察有24 V的線路插頭，發現如圖1所示的伺服軸回零、行程限位電路，將X或Y軸的CNXQ或CNYQ插頭拔h，報警消失，但是顯示X軸或Y軸超程。處理過程中發現原點減速行程開關上的接線有破口，處理線路后工作正常。因Z車由線路接觸不到冷卻液，因此未出現過此類報警。

故障2: TC-S2Z鉆攻中心(二洋數控系統)開機顯示EOH報警。

分析:查看配電箱，發現主軸伺服放大器紅色顯示燈點亮，說明故障點很可能在主軸伺服上。查看報警手冊，EOH報警的原因是“外部再生”，處理方法為“關閉電源15 -- 20 min后，再開機，如果錯誤依然存在，聯系廠家”。按照說明停機，一段時間后開機，但是報警依然存在。從手冊文字上無法直接找到故障，但根據經驗，OH一類的報警應該與溫度有關，測量主軸驅動器上的SRH1, SRH2接線端子，正常接通。打開驅動器外殼，觀察線路板，發現有兩個白顏色的氏方體形電阻，如圖2所示。

型號分別為`1:540 5 SZJ . `1:540 5 SZJ B，其中后者為熱敏電阻，內部仲出兩芯插座，插接到線路板上。用萬用表測量該插頭，阻值無窮大，而測量該電阻阻值，5幾正常，判斷熱敏電阻感溫部分失效。將兩芯插頭在線路板上短接，上電，報警消除。同時發現為主軸驅動器散熱的110 V軸流風機失效。更換風機，使得散熱良好，臨時恢復生產，買回熱敏電阻后更換。

故障3CNC加工中心(FANUC Oi一MD數控系統)在加工過程中顯示SV0449 (Z)逆變器1PM故障。

分析:出現報警后，關閉系統，重新開機，故障解除。但是加工一段時間后，故障再次出現。反復數次后，當機床徹底斷開電源后，給主電源，發現伺服模塊(主軸、X, Y和Z伺服集中在一起)顯示屏上顯示“止’，但是剛剛按卜系統開啟按鈕后，伺服顯示屏立刻變黑，系統顯示屏不亮，此時伺服驅動器主回路應該沒有啟動，于是懷疑電源存在故障。再次斷開總電源，過一段時間后送電，測量開關電源輸出端，未按卜系統啟動按鈕時，輸出電壓為DC24V，此時伺服模塊顯示屏顯示“止’，按卜系統啟動按鈕后，伺服顯示屏屏幕變黑，此時開關電源電壓卜降至10 V左右。拔卜連接到伺服模塊的24 V電源線，測量開關電源輸出，升至24 V，此時按卜系統啟動按鈕，顯示器上電，系統啟動，顯示伺服軸未連接報警。判斷開關電源加上負載后壓降嚴重，于是在輸出端并接上兩個24 V, SOW鹵鎢小燈泡，電壓同樣卜降明顯。打開開關電源，如圖3所示電源輸出部分簡圖，發現輸出直流24 V處的濾波電容C34, C3; (30 V, 35 O,F)外殼鼓出，更換電容后電壓輸出正常，故障消除。
