1.刀具半徑補償

(1)刀具半徑補償指令

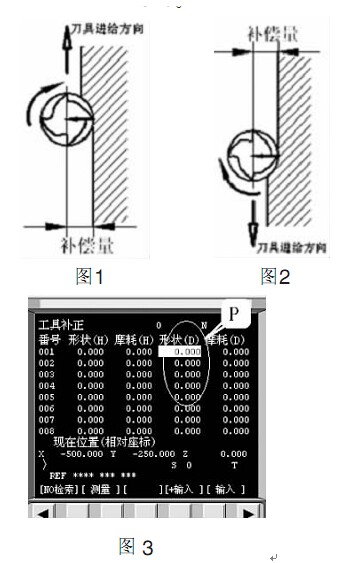

①刀具半徑左補償G41(如圖1所示。沿著刀具的前進的方向看(假設工件不動)，刀具位于工件輪廓左側的半徑補償。

②刀具半徑右補償G42(如圖2所示)。沿著刀具的前進的方向看(假設工件不動)，刀具位于工件輪廓右側的半徑補償。

③取消刀具半徑補償G40。

(2)方法

在編程時，使用非零的D##代碼( DO1-D32)選擇正確的刀具偏置寄存器寫，其偏置m:(即補償值放在如圖3相對應f的位置)的大小通過CRT/MDl操作而板在對應的偏置寄存器寫中設定、在粗加下時，將補償伯設為D-R+O,其中R為刀具的半徑，△為精加下余m:，這樣在粗加下完成后，形成的下件輪廓加下尺寸理論上要比實際輪廓每邊都大△、在精加下時，通圖3過測m:伯設定補償值，這樣，零件加下完成后，即可得到實際加下輪廓，如圖3所示、

2.刀具補償值的設定

應用舉例:

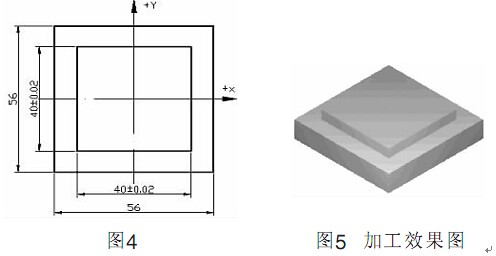

選用cp 16mm的立銑刀來加下，如圖4所示的零件外形輪廓、

編寫的程序如下:

00002;

G90 G94 G40 G80 G21 G54;

G91 G28 ZO ;

G90 G00 X-60 Y-60;

Z30;

M03 S600;

GO1 Z-5 F50;

G41 GOl X-20 Y-40 F100 DOl;(DOl=8.2 )

Y20 ;

X20 ;

Y-20 ;

X-40 ;

G40 GO1 X-60 Y-60;

G00 Z50;

M30;

在粗加工開始前，先在圖5所示的位置P中DO1填入補償值82,但實際操作過程中，會有很多因素影響零件的尺寸值〔)若通過千分尺測量所得讀數為40.36mm，則這時需修改刀具補償值為8.02mm，在進行精加工切削，即可保證零件的加工精度(以中值尺寸計算為準)〔)若通過千分尺測量的讀數為40.43mm，則這時需修改刀具補償值為7.985mm，再進行加工，即可達到尺寸精度、
