數控車削加工是數控加工中最簡單、最基本的加工工種 , 工作任務重 , 加工內容廣泛 , 被廣泛應用在各種工程實踐中.在實際加工中 , 對于直線和圓的加工 , 系統有確定的指令代碼, 但是對于非圓曲線則沒有明確的指令, 如果要加工, 就必須用小段直線擬合來實現. 例如對橢圓方程

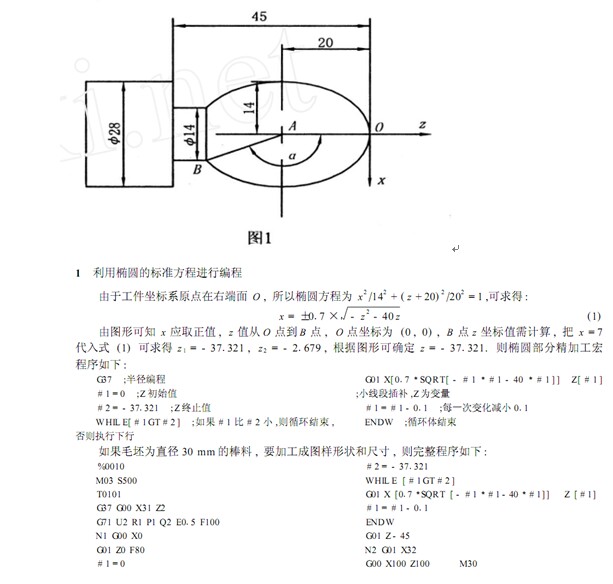

1 , 如果逐點計算, G01 做小線段擬合 , 逼近橢圓上的點 , 則線段越小 , 計算的工作量越大 , 越容易出錯 , 也不易檢查. 如果用 CAM 軟件自動生成程序進行加工 , 則過于繁瑣. 為了能簡化程序 , 順利加工 , 可以用宏程序進行編程. 下面以加工長半軸 20 mm、短半軸 14 mm的橢圓為例 (如圖 1 所示) , 說明用宏程序進行編程的方法.

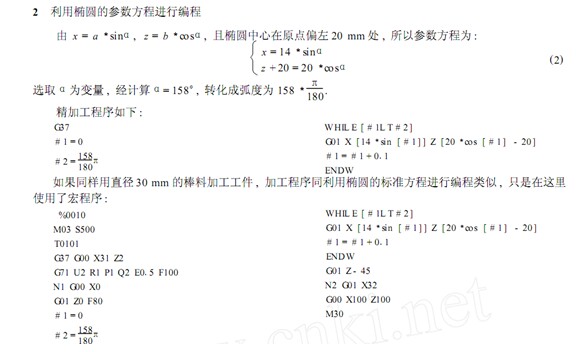

以上程序適用于華中世紀星系統 , 采用半徑編程 , 如果使用直徑編程則需要把 x 的數值放大 2 倍. 在使用標準方程時需要注意判斷好 x 的正負號. 如果用 FANUC 系統 , 采用參數方程時 , 要使用角度值 ,不能用弧度值
