0 引言

加工中心作為重要的數控機床產品，是我國汽車、航空航天、精密模具等行業領域急需的關鍵設備。但目前國內開發的龍門加工中心產品與國外同類產品比較，在設計技術和產品性能方面都存在較大的差距，在基礎理論和關鍵技術的深入系統研究方面更顯缺乏。為得到加工中心的良好的性能，需要對其進行優化設計。目前國內對加工中心的設計主要是以經驗設計為主，這使得加工中心的性能并沒有得到更大發揮，也使得我國的加工中心水平始終無法趕超發達國家的水平。結構拓?fù)鋬?yōu)化能在給定的外載荷和邊界條件下，通過改變結構拓?fù)涫菇Y(jié)構在滿足約束的前提下性能達到最優，在優化中能產生新的構型。在產品概念設計階段，充分利用拓?fù)鋬?yōu)化技術對產品進行優化設計，結合已有的設計經驗，可設計出滿足要求的零件。本文作者利用結構拓?fù)鋬?yōu)化技術對某龍門加工中心的滑枕進行優化設計，并對優化后的結構進行驗證分析，獲得受力和剛度更加合理的滑枕結構。

1 優化方法的選擇

目前常用的連續體結構的拓?fù)鋬?yōu)化方法有變厚度法、變密度法及均勻化方法。

變厚度法：以單元厚度為設計變量，通過刪除厚度處于尺寸下限的單元實現結構拓?fù)涞淖兏苊饩鶆蚧椒ㄖ袠?gòu)造微結構的麻煩，因此可以較為方便地解決平面拓?fù)鋬?yōu)化問題，但無法運用于三維結構中。

變密度法：定義取值范圍為[ 0，1] 的相對密度μ，將優化目標用相對密度μ的顯性函數表示，然后運用數學規劃法或優化準則法求解。由于優化過程中不直接刪除材料，對于具有中等大小相對密度的單元，是否刪除就變得難以抉擇。

均勻化法：在拓?fù)鋬?yōu)化中引入所謂微結構，該方法以空孔尺寸為設計變量，以空孔尺寸的消長實現微結構的增刪，從而改變結構拓?fù)洹＞鶆蚧椒ㄊ潜容^流行的方法，拓?fù)鋬?yōu)化后單元的密度值是介于0～1 之間的連續值，得到的是一種比較模糊的拓?fù)浣Y(jié)構。

拓?fù)鋬?yōu)化獲得的最優拓?fù)浣Y(jié)構形式只考慮到結構的強度，還需要在拓?fù)鋬?yōu)化的基礎上根據制造工藝、裝配關系等設計要求重新設計新結構。拓?fù)鋬?yōu)化在機床的結構設計中已經得到廣泛應用。滑枕通常一次成型，屬于連續體結構，其剛度性能直接影響到機床的加工精度。因此，本文采用拓?fù)鋬?yōu)化方法對加工中心的滑枕進行優化設計。

2 滑枕模型

滑枕外部與其它零件裝配面比較多，主要包括主軸箱滑塊安裝面、滑枕上下滑塊安裝面、電機安裝面，在拓?fù)鋬?yōu)化中將這些面分離出來作為非優化區，以保證優化后的結構能夠與其他零件正常裝配。滑枕內部結構應設計成筋板結構，在保證強度和剛度足夠的條件下減輕滑枕的重量。滑枕的幾何模型如圖1 所示。

在建立滑枕優化模型時，需要對滑枕結構進行模型簡化，利用對稱性簡化滑枕，取一半模型進行優化，去除模型中不必要的結構，采用均勻化網格，網格大小能完全體現模型特征。滑枕主要材料特性有彈性模量2.1×105 MPa、泊松比 0.3、密度 7.9×10-9 t/mm3。在Hyperworks 軟件中導入模型，結合實際裝配要求，把滑枕的模型分為設計區域與非設計區域兩部分。對設計區域，其結構包絡原始結構的布置空間，使材料在此空間內按優化要求可以重新分布；對于非設計區域，其結構形式與外形均不改變。選取實體單元對設計區域與非設計區域劃分網格，網格大小為 20 mm，單元總數目為 66 258。滑枕優化模型如圖2 所示。

圖1 滑枕幾何模型圖2 滑枕優化模型

0 滑枕的有限元分析和優化

滑枕所承受的力除了自重外，還要承受加工時工件對刀具反作用力，以及由于主軸箱和電機等零件的懸掛而產生的傾覆力矩。主軸箱和電機總重量0.9 t 都是靠滑枕支撐，因此，在滑枕頂部施加重力和相應的力矩，施加對稱約束，并約束滑枕與橫梁配合面，在OptiStruct 中進行求解。滑枕計算結果如圖3 所示，滑枕質量為4.3 t，頂部最

大的變形為0.07 mm，變形比較大，需要對其進行結構優化，使滑枕剛度提高，重量減輕。

圖3 滑枕變形

通過對滑枕初步分析發現，滑枕上部變形比下部稍大，說明上部剛度偏弱，因此適當增加上半部內部筋板的厚度。將滑枕的內部都指定為設計區域，設定拓?fù)浣Y(jié)構的極限尺寸，以滑枕的最大變形為約束條件，質量最小為目標，在OptiStruct 中求解得到拓?fù)鋬?yōu)化結果如圖4 所示，從拓?fù)浣Y(jié)果中很容易看出內部筋板設計思路還有哪些地方可以去除材料。

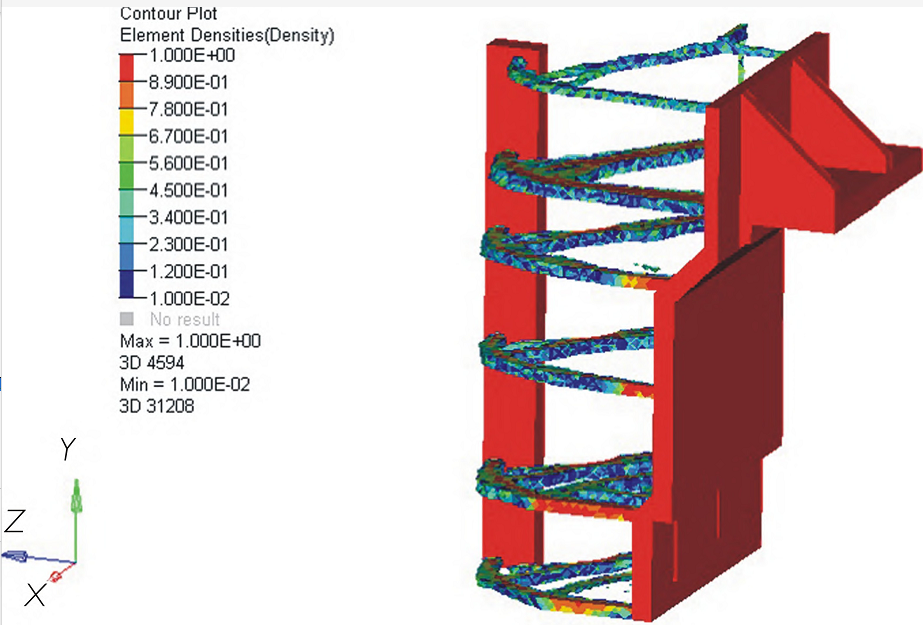

圖4 第23 次迭代和密度值為0.35 拓?fù)浣Y(jié)構云圖

0 優化后的滑枕

0.1 優化后的滑枕結構

經過對滑枕拓?fù)鋬?yōu)化結果進行仔細分析，結合制造工藝和裝配要求，對初始模型進行改造，在適當?shù)奈恢瞄_孔，得到的滑枕整體效果如圖5 所示。

0.2 優化模型驗證分析

優化的滑枕結構需要進一步計算分析，保證結構的應力分布均勻，提高使用壽命。重新劃分網格，加載原模型相同的約束和載荷，在OptiStruct 中進行求解，獲得變形結果，如圖6 所示。新設計的滑枕質量為3.76 t，與原始結構 4.3 t 相比，質量減少 12.55% 。頂部最大的變形為

0.046 mm，與原始結構 0.07 mm 相比，剛度提高了

34.3%。計算結果表明：滑枕結構經過優化設計后,剛度提高，同時滑枕的重量也減輕，達到優化設計的目的。

圖5 優化設計后滑枕幾何模型

圖6 優化設計后滑枕變形

5 結論

對龍門加工中心滑枕的結構進行有限元分析，在OptiStruct中對滑枕結構進行拓?fù)鋬?yōu)化設計，獲得優化的滑枕結構。最后對優化后的滑枕進行驗證分析，結果表明優化后的滑枕結構剛度更高，重量更輕，節約原材料的使用，降低設計開發周期和經濟成本，為后期對滑枕的進一步設計提供理論基礎。
