談案例氣動鉆床
氣動鉆床系統機構示意圖如圖8-18所示,工件在料倉里靠重力落下,送料缸的活塞桿伸出,推動工件向右運動實現工件定位,工件定位好后,夾緊缸活塞桿伸出夾緊工件,鉆削缸的活塞桿帶動刀具向下進給,進行鉆削加工。
案例分析:

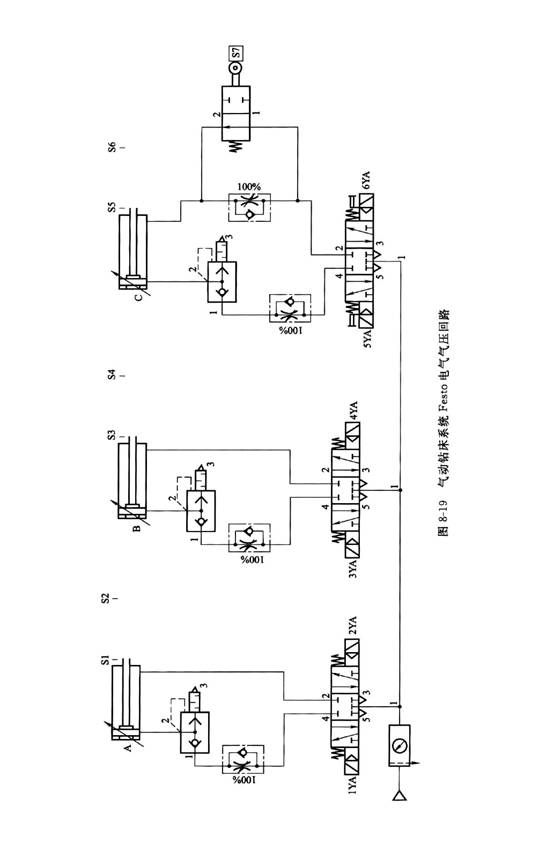

氣動鉆床氣壓回路如圖8-19所示,案例中的氣動鉆床氣壓傳動系統,是利用氣壓傳動來實現進給運動和送料、夾緊等輔助動作。它共有三個氣缸,即由左至右分別是送料缸、夾緊缸、鉆削缸。

鉆攻中心專業生產
啟動總開關SB,按下SB1后,該氣動鉆床氣壓傳動系統能自動完成:①送料缸進一②送料缸退同時夾緊缸進一③鉆削缸快進一④鉆削缸工進一⑤延時停留一⑥鉆削缸快退一⑦夾緊缸退并復位的動作循環。

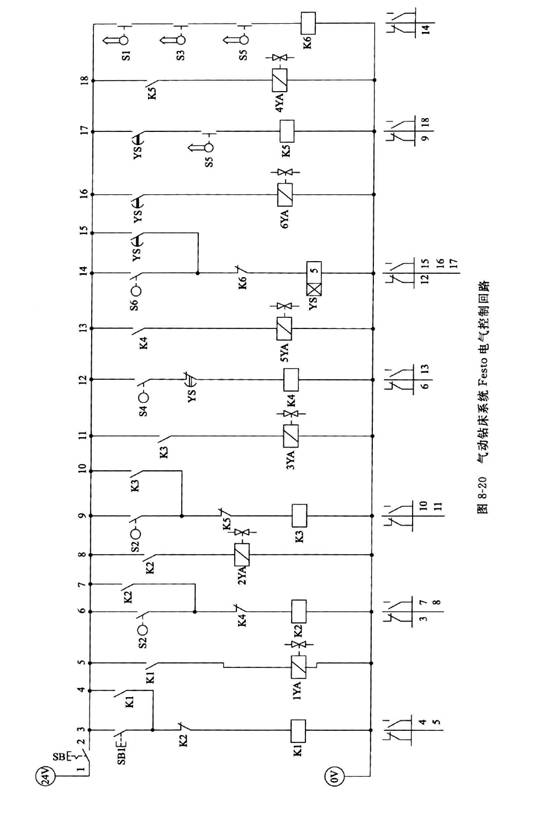

整個氣動系統就是對三個缸的控制,由于氣缸往復頻率較高,因而選擇緩沖氣缸,同時利用行程開關控制氣缸到達行程終點時的預定換向動作。主控閥采用三位五通雙電控先導式電磁閥,氣缸速度通過單向節流閥來調節;為使氣缸快速排氣,加快氣缸運動速度,設置了快速排氣閥;回路中設置的二位二通行程閥是為了實現鉆削缸快進和工進的換接,且可使換接平穩。氣動鉆床電氣控制回路如圖8-20所示。

鉆銑中心專業生產
結論:
<1)根據該鉆床的設計要求,送料、夾緊以及切削分別用不同的氣缸來控制,三個氣缸的動作有嚴格的順序關系。
(2) Festo電氣氣壓模擬試驗中,利用行程開關控制氣缸到達行程終點時的預定換向動作,實際中氣缸也可以采用磁性傳感器來控制氣缸的工作行程。

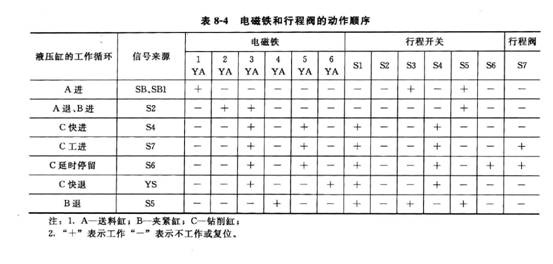

(3)氣動鉆床系統電磁鐵和行程閥的動作順序見表8_4 0
