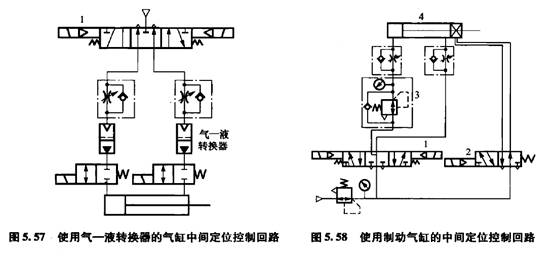

利用制動氣缸可以實現中間定位控制,其回路如圖5. 58所示。在該回路中,三位五通電磁換向閥1的中位機能應為中位加壓型。電磁閥2用來控制制動活塞的動作,因?yàn)橹苿?dòng)氣缸4的制動活塞有雙作用型和單作用型兩種,所以,若制動活塞為雙作用型,電磁閥2應采用二位五通閥;若制動活塞為單作用型,電磁閥2應采用二位三通閥。利用帶單向閥的減壓閥3來進行負載的壓力補償。當電磁閥1, 2不通電時,氣缸在行程中間定位并制動;當電磁閥2通電時,制動解除。

2018-07
FANUC 0 系統 序號 故障征兆 故障原因 解決辦法 1 當選完刀號后,X、Y軸移動的同時,機床也進行換刀的動作,但是,X、Y軸移動的距離,與X、Y軸的移動指令不相吻合,并且每次的實際移動距離與移動指令之差還不一樣 沒有任何報警,應屬于參數問題。 1.修改參數0009號TMF… [了解更多]
2016-01
600 加工中心出于提高工效和降低員 工勞動強度的需要,加裝了一臺 能自動完成上、下料工作的機器 人。當機器人完成上料后,防護 門關閉,工件自動裝夾,加工完 成后,工裝放松,防護門打開, 再由機器人卸料。 1. 硬件要求 此次改造中,我們新增了能 實現自動裝夾的氣動工裝,自動 打… [了解更多]
2015-10
描述 本實用新型涉及一種刀具夾緊機構,特別是一種數控落地機床的刀具夾緊機構。 背景 與普通機床相比,數控機床的工藝范圍更寬,工藝能力更強,其主傳動具有較寬的 調速范圍,以保證在加工時能選用合理的切削用量,從而獲得最佳的加工質量和生產率?,F(xiàn) 代數控機床的加工中心主軸部件是機床的… [了解更多]
